Beademingsmaskers op maat

Beademingsmaskers voor kinderen worden in standaardmaten geleverd en passen vaak niet goed. Met een gloednieuwe 3D-printer kunnen nu maskers op maat worden gemaakt van zacht materiaal. Op de kinder-IC hopen ze de innovatie binnenkort in gebruik te kunnen nemen.
Zwart. Glanzend. State-of-the-art technologie. Meet de Emma Origin One. “De Ferrari onder de 3D-printers”, zegt kinderarts-intensivist Reinout Bem trots. We zijn in de kelder van Amsterdam UMC locatie AMC, op de afdeling MedTech Prototyping & Development, in een ruimte met de 3D-printers die het ziekenhuis rijk is. Emma is nieuw en de enige die zachte, siliconenachtige materialen kan printen. Het is de bedoeling dat het apparaat over niet al te lange tijd beademingsmaskers op maat zal printen voor de patiënten op de kinder-IC.

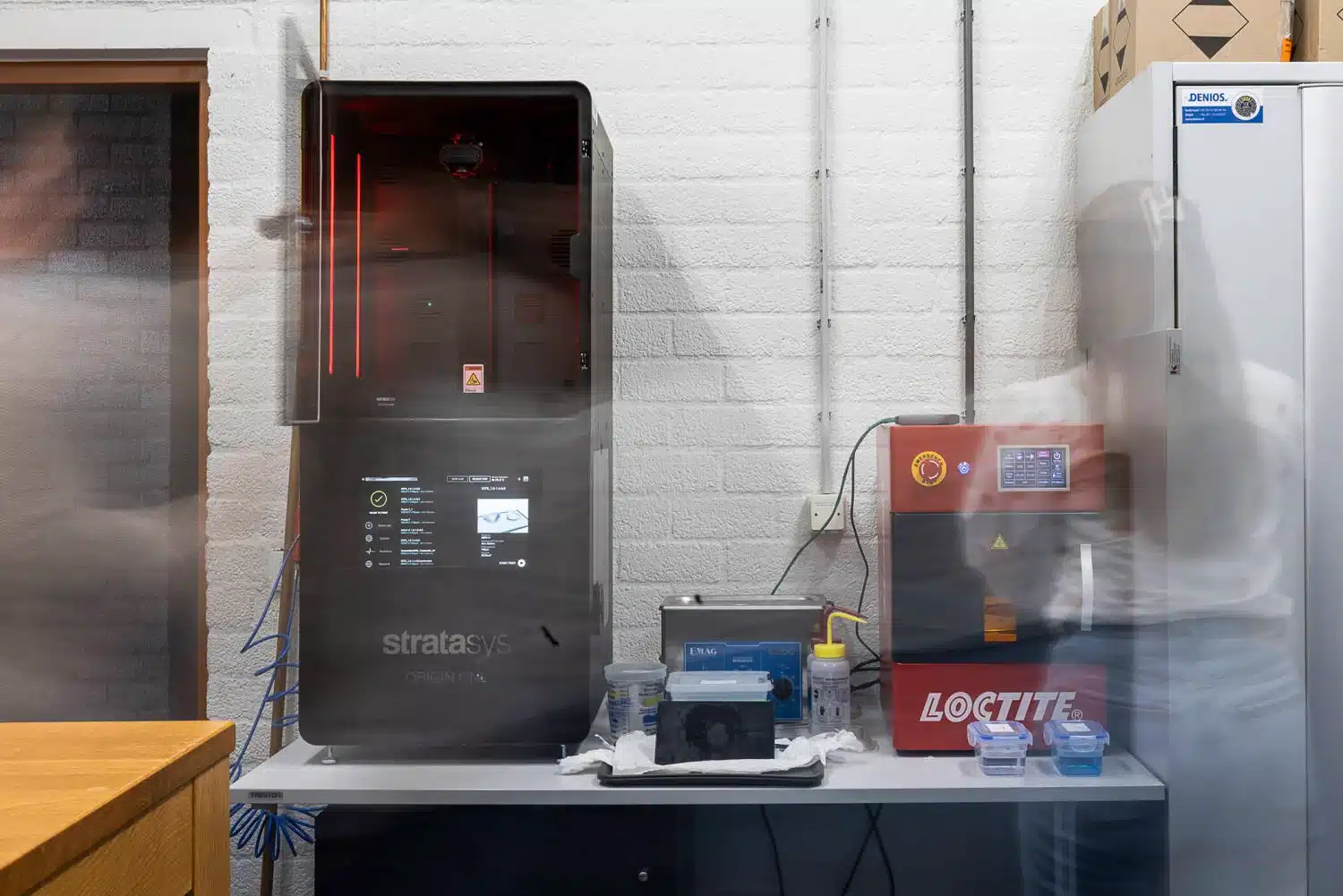

“De techniek van Emma verschilt wezenlijk van die van de andere 3D-printers”, zegt Coen Dijkman, manager van MedTech Prototyping & Development. Hij wijst op een 3D-printer die werkt zoals we dat allemaal kennen: een printerkop beweegt volgens het ingegeven ontwerp over een bouwplaat en brengt steeds een nieuw laagje aan, net zo lang tot het object voltooid is. Dan Emma. Binnenin glanst een bad met vloeibare hars, eronder gaat een UV-lamp schuil. De bouwplaat hangt boven in de printer en zakt in eerste instantie tot net boven de bodem van het harsbad. De lamp hardt vervolgens een laagje van het te printen ontwerp uit. “Vergelijkbaar met hoe de tandarts een vulling uithardt”, zegt Dijkman. De bouwplaat schuift steeds een fractie omhoog en het proces herhaalt zich. Zo vormt de print zich hangend, als een stalactiet in een druipsteengrot, en wordt het object langzaam uit de hars omhooggetrokken. Daarna wordt het tweemaal gereinigd in een ultrasoon bad met alcohol en tot slot kort gebakken in een UV-oven. “Het is een soort koken”, lacht Dijkman.
Drukplekken
De gepersonaliseerde maskers zijn hard nodig, omdat standaardmaskers bij de kinderen op de intensive care vaak slecht passen, vertelt Bem. “De kindergeneeskunde is voor commerciële fabrikanten een weinig interessante tak van sport, dus leveren ze een zeer beperkt aantal maten. De beademingsmaskers zijn vaak te groot en lekken lucht of geven pijnlijke drukplekken in het gelaat.” Niet zelden veroorzaakt het een het ander. “Bij lekkage moet een verpleegkundige het masker natuurlijk strakker aantrekken, waardoor er nog intensere drukplekken ontstaan.” Niet alleen is dat heel oncomfortabel voor de kinderen, soms lukt het door de slechte pasvorm simpelweg niet om niet-invasief te blijven beademen en moet worden overgegaan op beademen via een buisje. “Dan moet je kinderen in slaap brengen, terwijl ze met beademing via een masker gewoon wakker kunnen blijven en interactie kunnen hebben met hun familie en met ons. Invasief beademen geeft ook meer kans op infecties of schade aan de luchtwegen. Dus dat is niet wat je wilt.” Bovendien liggen er op de intensive care relatief veel kinderen met afwijkende gezichtskenmerken als gevolg van een syndroom. Ook voor hen zou een masker op maat uitkomst bieden.
Biocompatibel
Internationaal is er een trend naar meer niet-invasief beademen, vertelt Bem. Hij schat dat inmiddels 30 à 40 procent van de beademde kinderen op een IC niet-invasief wordt behandeld. “We worden erg beperkt door de materialen die we hebben.” Als noodoplossing worden anesthesiemaskers gebruikt: de zachte maskers waarmee je een roesje krijgt. Maar optimaal is dat niet.
De zoektocht naar een 3D-printer die uitkomst kon bieden was niet eenvoudig, zegt Bem: “We wilden per se flexibele maskers kunnen maken, vanwege het comfort, maar het printen van zachte materialen is pas sinds anderhalf jaar mogelijk. Daarbij moest het materiaal biocompatibel zijn, dus verdragen worden op de huid. Het was speuren: wat is er op de markt, wat is betaalbaar voor ons?” Daarbij werd hulp gezocht bij studenten Technische geneeskunde van de TU Delft en de Universiteit Twente. De keuze viel op de Origin One, die gezamenlijk werd aangeschaft door de afdelingen Kinder-IC en MedTech met financiële steun van Stichting Steun Emma Kinderziekenhuis. Vandaar de vernoeming: de Emma Origin One. De printer kostte zo’n 100.000 euro. De afdelingen hebben ook gezamenlijk promovendus Rosemijne Pigmans kunnen aanstellen, de spil van het project. “Zo’n intense samenwerking is redelijk uniek.”
Testopstellingen

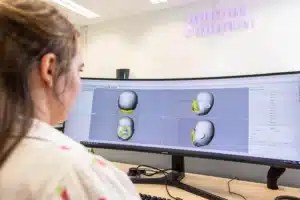

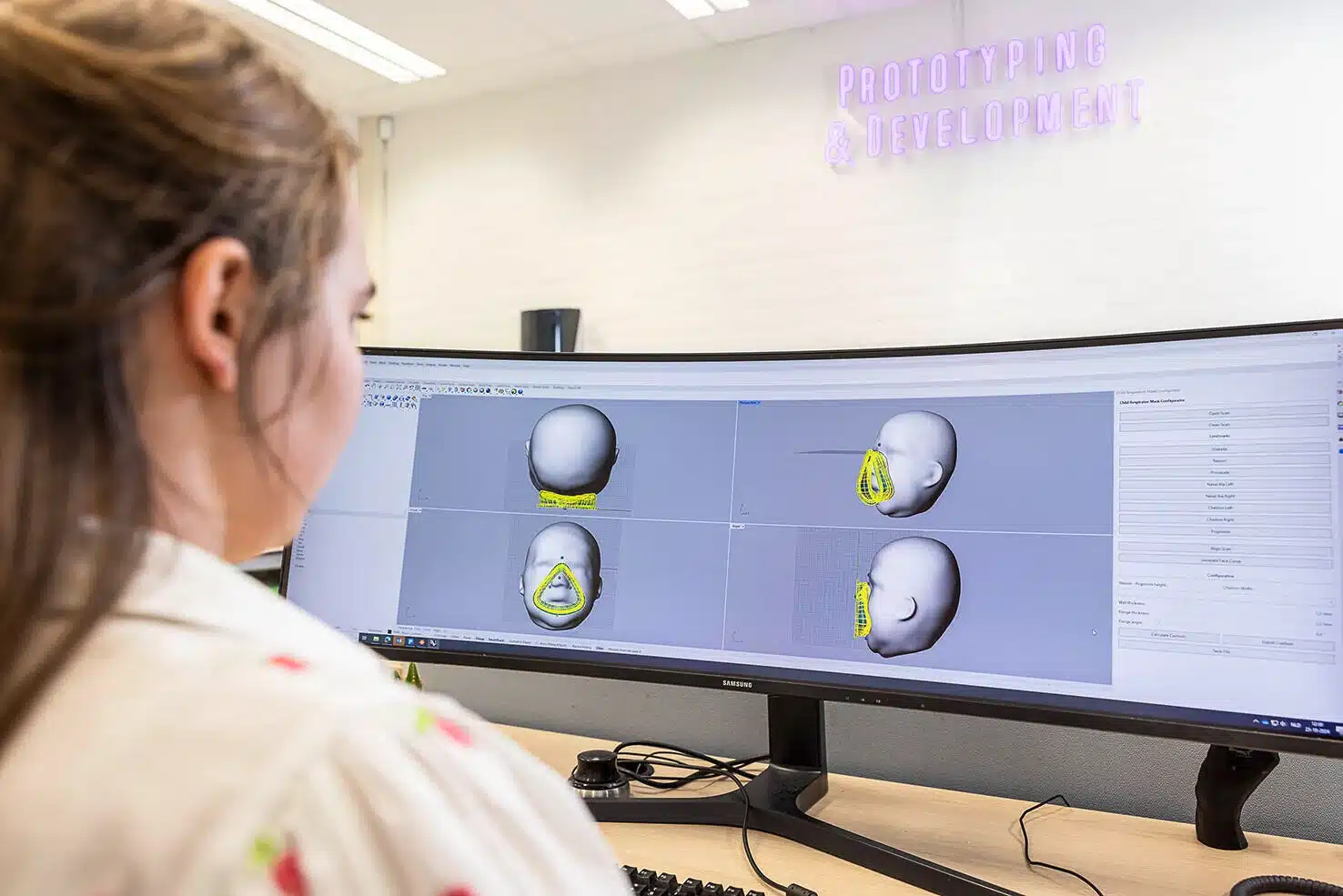

Uiteindelijk is het streven dat ieder kind dat op de IC binnenkomt met ademhalingsproblemen, binnen 24 uur een gepersonaliseerd masker heeft. Bem: “Eerst wordt het gezicht van de patiënt met een handscanner gescand, een handeling die slechts 20 tot 30 seconden duurt. Die scan wordt vervolgens in een speciaal ontwikkeld softwareprogramma geladen. Daarna moet een arts of verpleegkundige een aantal landmarks aanklikken, punten die het programma nodig heeft om tot een goed passend masker te komen. Denk aan de neusbrug of de jukbeenderen. Die gegevens verwerkt het programma tot een ontwerp dat geprint kan worden. Dat printen duurt een aantal uur.”
Alle onderdelen van deze procedure zijn de afgelopen tijd uitgebreid getest en ontdaan van kinderziektes. Er is geoefend met het maken van de scans. “Hoe doe je dat het handigst? En stel, een patiënt heeft een neussonde in, hoe goed is dan de scan? Moeten we die in de computer bijwerken? Dat soort vragen.”
Een belangrijke stap was de bouw van een testopstelling met een aantal hoofden, gemaakt op basis van scans van bestaande patiënten van diverse leeftijden en met uiteenlopende gelaatstrekken. Die hoofden werden voorzien van druksensoren met daarover een siliconen laag die de huid nabootst, en aangesloten op een testlong. Zo werd een patiënt gesimuleerd, aangesloten op beademingsapparatuur. De sensoren konden vervolgens meten waar er lucht lekte en waar de druk op de huid te hoog was. Zo kon bijvoorbeeld worden gefinetuned welke landmarks in het computerprogramma moeten worden aangeklikt om tot een goed ontwerp te komen.
Ook aan het printen zelf zaten haken en ogen. De combinatie van flexibel en dun materiaal en een complexe vorm is lastig. Er werd onder meer geëxperimenteerd met het uitharden van het materiaal. “Omdat je met een laser door dun materiaal schijnt, belicht je al snel een groter oppervlakte dan beoogd”, legt promovendus Rosemijne Pigmans uit. “Daarvoor moesten we leren corrigeren. Juist als je wilt personaliseren moet de schaal precies goed zijn.”
Om de gepersonaliseerde beademingsmaskers in de praktijk op de kinder-IC te mogen gebruiken, moet toestemming worden gevraagd aan de Medical Device Regulation (MDR)-commissie van Amsterdam UMC, die alle medische hulpmiddelen beoordeelt die in huis worden gebruikt.
Dwarsverbanden
Uiteindelijk gaan ook andere patiëntengroepen gebruikmaken van de maskers op maat, verwacht Bem. Hij denkt daarbij in eerste instantie aan volwassenen en kinderen die thuis chronisch beademd worden. “Voor die groep zijn gepersonaliseerde maskers misschien nog wel logischer, omdat ze soms levenslang vele uren per etmaal een masker moeten dragen.” Inmiddels wordt nauw samengewerkt met het Centrum voor Thuis-beademing Utrecht en de TU Delft. Daarnaast is er ook uitwisseling met de Koninklijke Luchtmacht, die bezig is met het maken van gepersonaliseerde zuurstofmaskers voor straaljagerpiloten. Intern hebben andere afdelingen zoals Radiotherapie interesse getoond, zij willen maskers kunnen personaliseren voor volwassenen. “Dus we krijgen veel spin-off en veel dwarsverbanden.”
Bem hoopt dat zoveel mogelijk afdelingen gebruik gaan maken van de printer. Nog mooier zou het wat hem betreft zijn als het bedrijfsleven de handschoen zou oppakken en deze innovatie verder zou ontwikkelen.
“Hoe geweldig dit project ook is, het is uit nood geboren dat we dit zelf doen.”
Ook gepersonaliseerde maskers zullen nooit perfect zijn, zegt Bem. “Kinderen bewegen, waardoor maskers lekken en irritatie geven. En hun gezicht verandert, omdat ze bijvoorbeeld vocht vasthouden.” Maar zeker is, dat het heel veel beter kan dan nu. Bem verwacht dat binnen een half jaar de eerste 3D-geprinte maskers getest kunnen worden bij zijn patiënten op de kinder-IC.
Bron: Janus 4-2024
